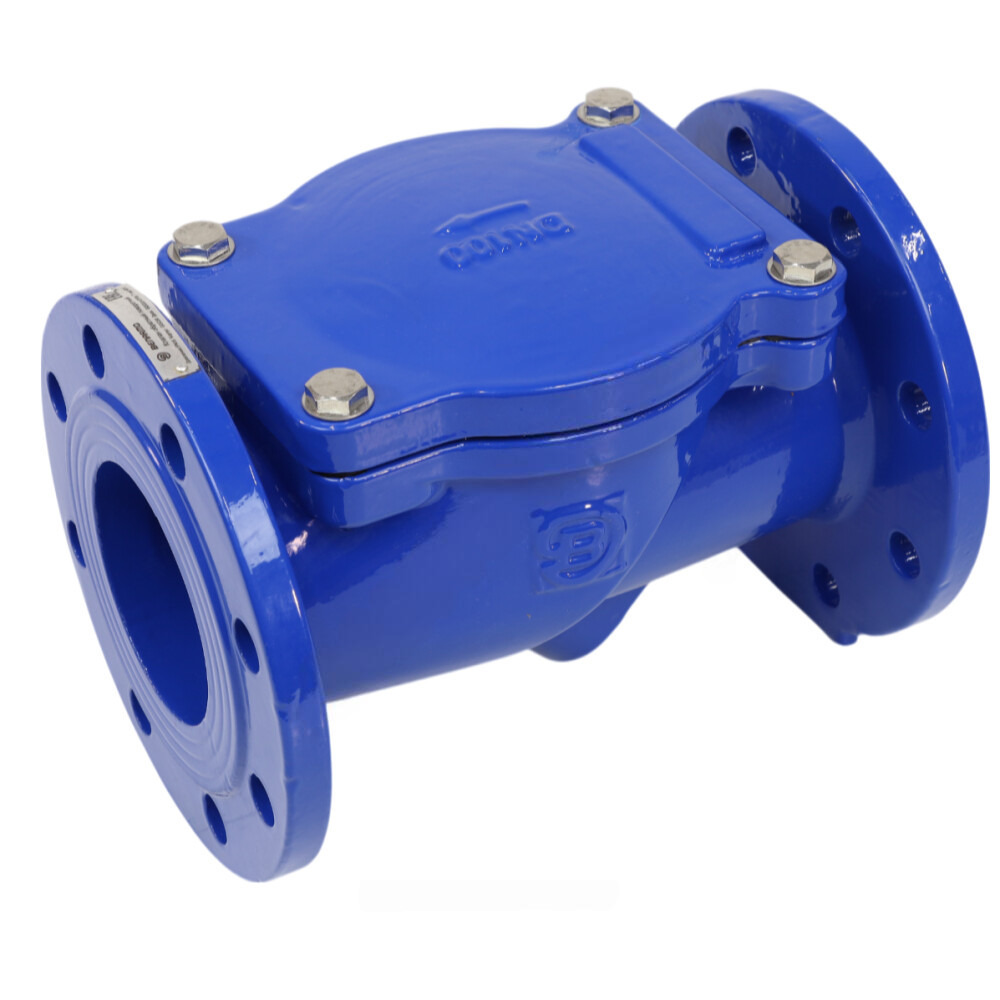

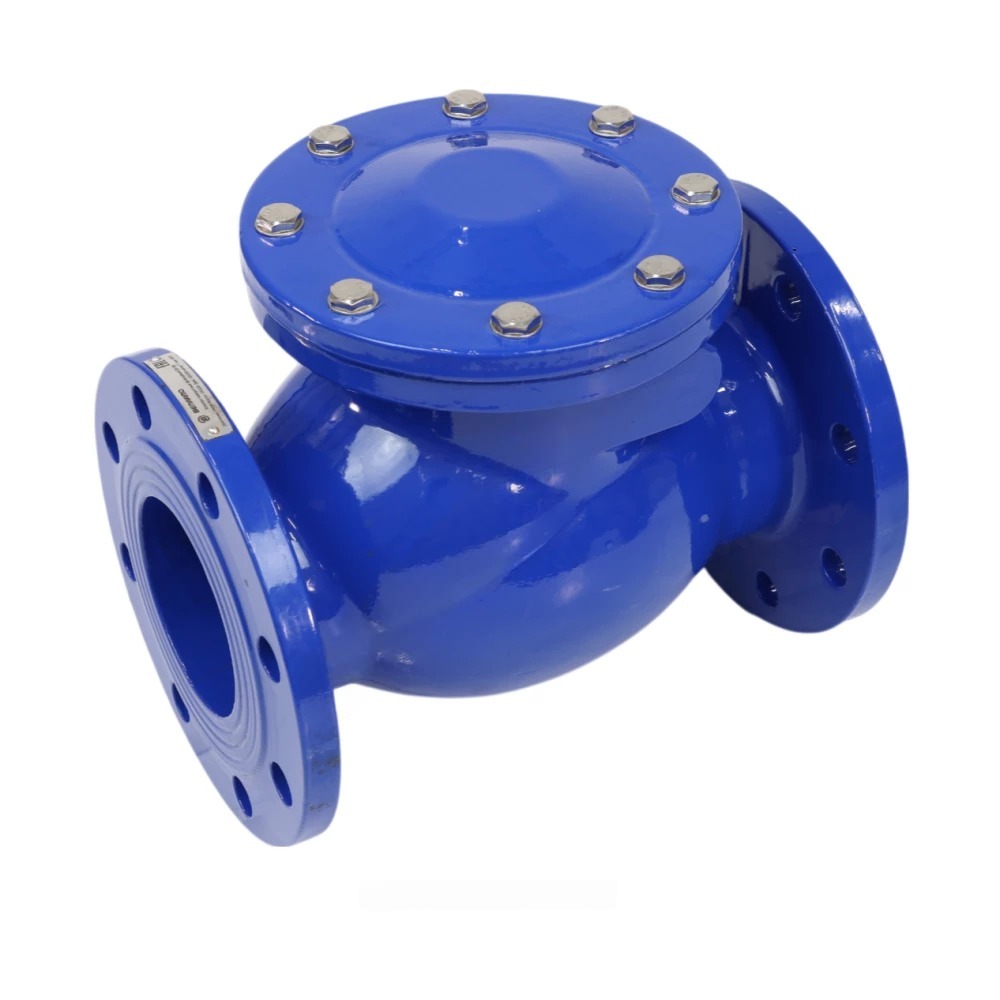

Клапан обратный поворотный межфланцевый чугунный Ду80 Ру10/16 Benarmo 3041

Обратный поворотный клапан Benarmo 3041 с условным диаметром 80 мм — это компактная межфланцевая арматура, предназначенная для автоматического предотвращения обратного потока рабочей среды в трубопроводных системах. Главное преимущество модели — предельно малая строительная длина и отсутствие собственных фланцев, что позволяет монтировать клапан непосредственно между ответными фланцами трубопровода, экономя пространство и снижая металлоемкость узла.

Корпус и поворотный диск полностью изготовлены из высокопрочного чугуна, стойкого к механическим нагрузкам, вибрациям и циклическим перепадам давления. Конструкция реализует уплотнение «металл по металлу», которое отличается высокой износостойкостью и не требует замены эластичных элементов, что особенно важно при транспортировке сред с механическими примесями. Для повышения герметичности в низконапорных системах предусмотрена возможность установки эластичного уплотнительного кольца на диск.

Принцип действия основан на свободном повороте диска-захлопки вокруг оси, смещенной относительно центра проходного сечения: под напором прямого потока диск открывается, обеспечивая свободный проход среды. При остановке насоса или падении давления диск под действием собственного веса и давления обратного столба жидкости мгновенно возвращается в седло, запирая магистраль до возникновения реверсивного тока. Пружина кручения на оси шарнира ускоряет срабатывание и гарантирует плотное прилегание диска к седлу даже при малых перепадах давления.

Клапан рассчитан на номинальное давление 1,0/1,6 МПа (Ру10/16) и устанавливается между стандартными фланцами по ГОСТ. Межфланцевая конструкция допускает монтаж в горизонтальном и вертикальном положении. При вертикальной установке направление потока должно быть строго снизу вверх. Изделие поставляется с антикоррозийным покрытием.

Область применения: системы водоснабжения и водоотведения, насосные станции малой и средней мощности, тепловые пункты, технологические трубопроводы в стесненных монтажных условиях.

Гарантия 12 месяцев
Срок службы 3 года

• Технический паспорт изделия клапан обратный поворотный чугунный фланцевый с чугунным затвором Benarmo 3041
